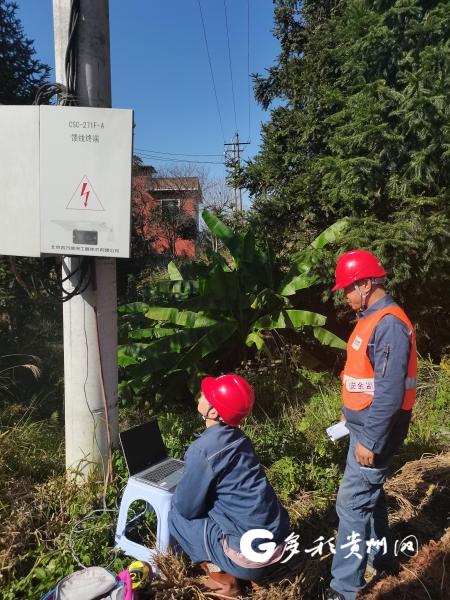

  该【配电自动化闭锁信号对自愈成功率影响的研究 】是由【科技星球】上传分享，文档一共【5】页，该文档可以不要钱在线阅读，有必要了解更多关于【配电自动化闭锁信号对自愈成功率影响的研究 】的内容，能够正常的使用淘豆网的站内搜索功能，选择自身适合的文档，以下文字是截取该文章内的部分文字，如需要获得完整电子版，请下载此文档到您的设备，方便您编辑和打印。配电自动化闭锁信号对自愈成功率影响的研究??-1-?????????????摘要:目前,配电网自动化是电力系统现代化发展的必然趋势,其覆盖范围也慢慢变得广。而馈线自愈功能是配电自动化的实现的最重要功能,配电线路自愈功能是提高配网供电可靠性的重要手段,通过馈线自愈功能,实现了配网线路出现故障后,能自动生成自愈策略,自动完成故障隔离及负荷转供。配网自愈功能实现,既依赖于自动化开关执行指令,也依赖于故障后自动化终端上送信息准确性,只有配电自动化开关上送正确告警信息,配网主站才能完成故障区域判断,从而生成自愈策略。本文阐述了基于配网自动化系统和SCADA系统的自愈控制基础原理、故障定位机理、故障自动隔离机制和健全区域自动恢复机制,并以分析了一起典型由于信号问题导致的自愈失败案例。Keys:配网自动化;自愈;故障定位;自愈闭锁1前言跟着社会经济的发展和我们正常的生活水平的逐步的提升,各方对电力的需求一直上升,尤其是对电能的质量和供电的可靠性要求慢慢的升高。在配电自动化发展的过程中,配电网的智能化程度是其先进与否的重要衡量,而配网智能化的核心就是“自愈”[1-2],配电网自愈的最大的作用在于发生故障后最大限度的缩小停电范围和停电时间[3-4]。2配网自愈功能简介自愈流程包括“信息采集”、“状态诊断”、“方案决策”和“控制执行”4个步骤。电网自愈主要是对电网的运作时的状态进行实时评估,采取预防性控制手段,及时有效地发现、快速诊断故障和消除故障隐患,变被动的事故处理为主动的抑制事故发生。对主干线故障常用的自愈控制方案有分布式和集中型两种方式,分布式自愈控制是指出现故障后,相关FTU之间通过快速通信,交换采集到的故障信息,从而判断出故障位置,然后对故障进行隔离,隔离成功后进行故障上游和下游负荷恢复供电的处理过程。集中型自愈控制是指出现故障后,变电站出口开关保护动作,开关跳闸,故障线路全部或部分停电,经过一段时间间隔,出口开关自动重合闸。如果是瞬时性故障,重合后故障消失,相关FTU检测到开关一次过流信息;如果是永久性故障,重合后故障任旧存在,出线开关跳闸,重合闸失败,重合闸闭锁,相关FTU检测到开关二次过流信息。相关FTU把检测到的故障信息上送到子站/主站,子站/主站搜集完故障信息后根据故障前电网的运行方式判断出故障位置,给出故障隔离方案和故障上游以及下游的负荷恢复供电方案。在全自动模式下,故障处理程序通过遥控自动进行故障隔离,故障隔离成功后,自动通过遥控执行故障上游恢复方案,故障下游失电负荷存在多个恢复方案时,自动执行最优恢复方案。3一起典型信号问题导致的自愈失败10kV城市线线路故障,站内开关零序动作,重合不成功。站外首个自动化节点城市时代公用电缆分接箱606开关失压分闸后,未上传闭锁信号,自愈因故障点下游缺失该闭锁信号,因此未触发。图2?闭锁信号未上传主站问题分析:通过排查研究该类设备,发现该类设备终端投入逻辑功能时,在配电自动化终端厂家的定值释义中,残压闭锁触发条件为①维持的时间大于50ms小于Y时间的残压②电压处于25%Un至有压(一般为80%)Un之间。当单侧得电电压大于80%Un时,不再判定为残压而为有压得电,从而触发X闭锁,由于当前终端点表中不包含X闭锁,导致当发生部分类型故障时,故障点后段开关不会上传闭锁信号导致自愈失败。整改措施:1、对于存量设备,逐一开展排查并将点表中线路侧X闭锁、母线侧X闭锁与残压闭锁信号合并。2、对于增量设备,在调试验收过程中,要求厂家将其合并,或取消残压闭锁上限以确保信号上传。3、与相关厂家协商,残压判据删除上限,与省标保持一致。4结论本文对智能配电网自愈控制管理系统相关的关键技术进行了研究,对典型信号问题导致的自愈失败问题进行了分析。在配电自动化系统中,自愈功能可不可靠实用的问题十分重要,自愈功能的成功与否必然的联系到配电自动化系统运行指标以及配电线路的停电时长。目前配网自动化终端厂家繁杂,各种自愈失败暴露出的问题多样,在运维过程中,要及时对自愈失败问题做多元化的分析,总结经验,开展同类问题排查及加强调试环节管控,才能不断的提高自愈成功率。Reference[1][J].电力系统自动化,2005,29(10):85-91.[2]马其燕,[J].现代电力,2010,27(2):39-44..[3]刘莉,陈学峰,[J].电力系统保护与控制,2011,39(13):148-154.[4]刘新东,李伟华,朱永,[J].电力系统保护与控制,2012,40(17):116-120.?-全文完-
